- 產品描述
-
礦物絕緣電纜也稱氧化鎂絕緣電纜，國際上通稱為MI電纜。它的研制與開發可追溯到1895年，瑞士人發明并獲得專利，同時派生出其他兩種產品：熱電偶及礦物絕緣加熱電纜。1934年法國首先將此技術轉化為產品。1936年、1946年英國BICC公司及美國通用電纜公司相繼開始投入規模化生產。。。。。。。

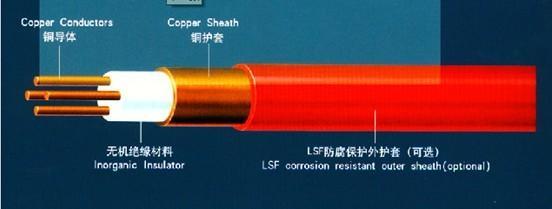

礦物絕緣電纜是由高導電率銅做導體、電工用氧化鎂粉絕緣、
無氧脫磷銅管護套所構成的無機物電纜。其結構上的特殊性，使得
在電氣性能、機械性能、防火防爆性能及環保性能等諸多方面遠遠超過普通塑料、橡膠類電纜。因此，礦物絕緣電纜是國際公認最安全，最可靠的防火電纜。
裸電纜長期使用溫度為250℃，在950℃~1000℃時可持續供電3小時（國家標準規定90分鐘），短時間或非常時期可接近銅的熔點1083℃工作（氧化鎂絕緣熔點為2800℃）。
由于電纜全都是用無機物（金屬銅和氧化鎂粉）組成，它本身不會引起火災，不可能燃燒或助燃，由于銅的熔點是1083℃、氧化鎂的熔點是2800℃，因此該種電纜可以在接近銅的熔點的火災情況下繼續保持供電，是一種真正意義上的防火電纜。并能通過BS6387 C、W、Z試驗。
一、礦物絕緣電纜已廣泛應用于高層建筑、石油化工、機場、隧道、船舶、海上石油平臺、航空航天、鋼鐵冶金、 購物中心、停車場等場合。
1、高層建筑
普通照明、應急照明、火災報警、消防電氣線路、應急電梯和升降設備線路、計算機房控制線路、
主干\分干配電系統線路、雙電源控制線路
2、石油平臺
普通照明、應急照明、潛在危險爆炸區域線
3、機場候機樓
普通照明、應急照明、火災監測系統、火災報警系統
4、軍艦、船舶
發電機房輸電線路、火災監測系統、火災報警系統、煙氣排放和通風線路、廚房用電線路、大動力線路、
雙電源控制線路、應急照明、應急廣播線路、計算機房控制線路
5、化工行業
普通照明、應急照明、潛在危險爆炸線路等場所
6、地鐵隧道
普通照明、應急照明、火災監測系統、消防電氣線路、煙氣排放和通風線路
7、鋼鐵冶金
高溫環境動力和控制線路、應急電源、大動力線路、不能斷電的供電線路、發電機房輸電線路
8、發電廠
大動力線路、普通照明、應急照明、火災報警、消防電氣線路
9、航空航天
普通照明、應急照明、計算機房控制線路、大動力線路、高溫環境動力和控制線路、潛在危險爆炸區域線
10、百貨商場
普通照明、應急照明、應急廣播、應急電梯和升降設備線路
11、圖書館、博物院、數據處理中心
火災報警控制線路、消防電氣線路
12、核電站
普通照明、應急照明、計算機房控制線路、大動力線路、高溫環境動力和控制線路、潛在危險爆炸區域線
13、停車場
普通照明、應急照明、火災報警、煙氣排放和通風線路
14、名勝古跡
普通照明、應急照明、火災報警、消防電氣線路
二、載流量大、防水
由于礦物絕緣電纜實際正常使用溫度可以達到250℃，IEC60702規定礦物絕緣電纜連續工作溫度是105℃，這是考慮到終端密封材料和安全的需要，即使這樣，它的載流量還遠遠超過其他電纜，因為氧化鎂粉具有比塑料更好的導熱系數，所以同樣的工作溫度，載流量更大。對于16mm2以上的線路，可以降低一個截面，對不允許人接觸的地方，可以降低兩個截面。
由于礦物絕緣電纜采用的銅護套是無縫銅管，終端連接采用的密封泥又是一種可以長期浸泡在水中的高科技產品，所以水分子完全被阻隔在外，是一種真正意義上的防水產品。
三、防爆耐腐
防爆特性：由于礦物絕緣電纜采用的銅護套是無縫銅管，而且氧化鎂粉又是緊密壓實的，可燃性氣體、油汽、火焰就不能到達與電纜連接的電器設備，因此電纜具備防爆特性。耐腐蝕性：由于銅有較好的耐蝕性，在正常使用的環境下不需要任何附加的保護，在特殊的環境條件下，如對銅有較強的腐蝕作用的環境中，電纜外面再加一層PVC外護套，所以電纜有很好的耐腐蝕性。
四、耐機械損傷、壽命長、無鹵無毒
耐機械損傷：由于電纜的金屬護套有一定的強度和韌性，氧化鎂在電纜加工過程中又是經過高度壓縮的，所以電纜在遭受彎曲、壓扁、扭轉等變形時，芯線之間以及芯線和護套之間的相對位置保持不變，不會產生短路，也不會影響電氣性能。
壽命長：由于電纜采用的材料全部是無機材料，不老化。其使用壽命可以按照銅護套氧化腐蝕的速率來計算。資料顯示，護套氧化0 .25mm,在250℃的環境溫度下需要257年,而礦物絕緣電纜的護套厚度一般都在0.34-1.05之間,使用溫度又低于250℃,所以該電纜具有長壽命的特點。
無鹵無毒：由于電纜全都是用無機物（金屬銅和氧化鎂粉）組成，因而即使在1000℃的高溫下燃燒也不會產生煙霧、鹵素和有毒氣體是真正意義上的無鹵無毒電纜。
五、耐過載、銅護套可以作接地線
耐過載：由于銅的熔點是1083℃、氧化鎂的熔點是2800℃，與普通塑料電纜相比，礦物絕緣電纜的載流量能力可以提高一個截面等級，同時能承受相當大的過載，其過載能力可以達到正常載流量的100倍以上。
銅護套可以作接地線：對于礦物絕緣電纜，由于銅護套的連續性和極低的接地電阻，因此可以作為接地導線使用，不需要獨立的接地導線。
六、產品附件
1、中間聯接器
由于礦物絕緣電纜生產長度受電纜原材料（銅護套用銅管的長度）長度的限制，所以在電纜敷設安裝過程中，需采用中間聯接器將二根相同規格電纜聯在一起，以保證滿足線路長度的需要。該聯接器的二端均由內螺紋無縫銅管、黃銅罐或熱縮性套管、銅壓接管和絕緣熱收縮套管所組成。
2、終端
電纜在安裝使用時，需采用一種永久性的終端聯接器。終端由兩種作用：一是使電纜絕緣材料（氧化鎂）與外界隔離起密封用途，二是將電纜聯接到開關柜或用電設備上。
七、礦物絕緣電纜——標準及規范
1 、礦物絕緣電纜制造執行標準：
A. GB13033-91額定電壓750V及以下礦物絕緣電纜及終端
B. IEC60702-2002額定電壓不超過750V的礦物絕緣電纜及其終端
C. BS6207-2001額定電壓750V及以下礦物絕緣電纜
D. GB/T16895.15-2002建筑物電氣裝置-布線系統載流量
2、礦物絕緣電纜的特性標準：
A. BS6387:1994用于火災條件下保持電路完整的電纜的性能標準
B. GA306.1~306.2-2001塑料絕緣阻燃及耐火電纜分級和要求公安部消防標準
C. IEC60332-3電纜在火焰條件下的燃燒試驗
D. GB/T18380.1-.3-2001 電纜在火焰條件下的燃燒試驗
E. GB/T17651.2-1998 電纜或光纜在特定條件下燃燒的煙密度測定
F. GB/T17650.2-1998取自電纜的材料燃燒時析出氣體的試驗
G. GB/T19216-2003電線電纜纜耐火特性試驗方法
H. IEC60331電線電纜纜耐火特性試驗方法
L. UL2196電纜耐火性能測試美國
M. IEC60754-2酸性和腐蝕性氣體的揮發
N. IEC60134-2煙密度試驗
3、礦物絕緣電纜的應用標準
A. DGJ08-93-2002上海市工程建設規范
B. 99D163礦物絕緣電纜敷設
C. IEC364-5-523建筑物電氣裝置電氣設備的選擇和安裝布線系統載流量
D. GB50127-94 電力工程電纜設計規范
E. GBJ16-87建筑防火設計規范
F. GB50045-95高層民用建筑設計防火規范
G. GB50016-98火災自動報警系統設計規范
H. JGJ/T16-92民用建筑電氣設計規范
I. GB50067-97汽車庫、修車庫、停車場設計防火規范
J. AS2293建筑物中火災探測和報警
K. AS3000線規則中消防設備和電梯
L. ECP33/1999設備電氣安裝實施法則新西蘭
M. BS7671電氣安裝要求英國
N. BS5345用于可能有爆炸性氣體環境的電氣裝置的選擇、安裝和維護的慣用規則
八、數據表
1、BTTZ、BTTVZ礦物絕緣重載配電電纜數據表
(帶*的為有塑料外層電纜數據)
導體截面
電纜外徑
額定載流量
銅護套截面
最大成品長度
近似重量
對應的附件型號
mm²
mm
A
mm²
m
kg/km
單 芯
1.5
2.5
4
6
10
16
25
35
50
70
95
120
150
185
240
300
4004.9(6.5*)
5.3(6.9*)
5.9(7.5*)
6.4(8.0*)
7.3(9.3*)
8.3(10.3*)
9.6(11.6*)
10.7(12.7*)
12.1(14.1*)
13.7(15.7*)
15.4(17.8*)
16.8(19.2*)
18.4(20.8*)
20.4(23.2*)
23.3(26.1*)
26.2(29.0*)
30.6(33.4*)30(33*)
39(43*)
51(56*)
63(69*)
81(90*)
107(119*)
139(154*)
168(187*)
207(230*)
251(279*)
300(333*)
344(382*)
388(431*)
434(482*)
483(537*)
759(883*)
948(1053*)5.0
5.6
6.7
7.7
9.4
11.5
14.9
17.9
21.7
26.9
32.1
34.6
43.2
53.2
69.2
87.5
117.3500
500
500
500
450
380
290
245
195
175
165
135
120
80
72
66
5288(108*)
114(135*)
140(162*)
172(198*)
235(268*)
319(356*)
451(493*)
573(619*)
764(816*)
1018(1076*)
1298(1386*)
1576(1674*)
1890(1997*)
2323(2468*)
3031(3197*)
3832(4004*)
5228(5428*)G
G
G
G
G
G
G
G-1
J-1
J-1
J-1
K-1
K-1
L-1
L-1
M
M兩 芯
1.5
2.5
4
6
10
16
257.9(9.8*)
8.7(10.7*)
9.8(11.8*)
10.9(12.9*)
12.7(14.7*)
14.7(16.7*)
17.1(19.5*)23.5(26*)
32(36*)
42(47*)
54(60*)
74(82*)
98(109*)
128(142*)10.9
13.6
15.4
18.2
23.4
29.9
37.7300
250
220
195
150
110
80212(243*)
260(298*)
342(385*)
427(474*)
582(636*)
845(907*)
1138(1238*)G
G
G
G
J
J
K三 芯
1.5
2.5
4
6
10
16
258.3(10.3*)
9.3(11.3*)
10.4(12.4*)
11.5(13.5*)
13.6(15.6*)
15.6(18.0*)
18.2(20.6*)20(22*)
27(30*)
36(40*)
46(51*)
62(69*)
83(92*)
108(120*)11.8
14.2
16.9
20.0
26.3
33.2
41.5280
260
230
180
130
110
80242(274*)
311(352*)
399(444*)
507(556*)
728(786*)
980(1069*)
1370(1476*G
G
G
J
J
J
K四 芯
1.5
2.5
4
6
10
16
259.1(11.1*)
10.1(12.1*)
11.4(14.7*)
12.7(16.8*)
14.8(16.8*)
17.3(19.7*)
20.1(22.9*)20.5(23*)
27(30*)
36(40*)
46(51*)
61(68*)
80(89*)
104(116*)13.7
16.1
19.8
23.4
30.1
39.0
48.8300
250
190
145
115
95
76299(333*)
367(411*)
472(521*)
623(677*)
861(923*)
1275(1376*
1766(1909*G
G
J
J
J
K
L七 芯
1.0
1.5
2.57.6(9.6*)
8.4(10.4*)
9.7(11.7*)10(11*)
12.5(14*)
17(19*)10.1
11.6
15.5350
300
200178(204*)
294(331*)
413(455*)G
G十 芯
1.5
2.5
13.5(15.5*)
15.2(17.6*)
12.5(13.5*)
17(19*)28.1
34.0
125
100
633(699*)
831(921*)
J
J
十二芯
1.5
2.5
14.1(15.8*)
15.6(17.9*)
11.5(13*)
15.5(17*)
29
34
125
110
712(772*)
911(1001*)
J
J
十九芯
1.5
16.6
10
37
100
992
K
2、BTTQ、BTTVQ礦物絕緣輕載控制電纜數據表
(帶*的為有塑料外層電纜數據)
導體截面
電纜外徑
額定載流量
銅護套截面
最大成品長度
近似重量
對應的附件型號
Mm²
Mm
A
Mm²
M
Kg/km
兩 芯
1.0
1.5
2.5
45.1(6.7*)
5.7(7.3*)
6.6(8.2*)
7.7(9.7*)17.5(19.5*)
22.5(25*)
30(33*)
40(44*)5.3
6.2
8.1
10.6250以上
250以上
250以上
250以上104(125*)
130(153*)
179(205*)
248(285*)G
G
G三芯
5.8
6.4
7.35.8(7.4*)
6.4(8.0*)
7.3(9.3*)5(16.5*)
19(21*)
25(28*)6.6
7.7
9.4250以上
250以上
250以上135(159*)
168(193*)
224(258*)G
G四 芯
1.0
1.5
2.56.3(7.9*)
7.0(9.0*)
8.1(10.1*)14.5(16*)
19(21*)
25(28*)7.6
9.0
11.2250以上
250以上
250以上161(187*)
203(230*)
278(314*)G
G七 芯
1.0
1.5
7.6(9.6*)
8.4(10.4*)
9.7(11.7*)10(11*)
12.5(14*)
17(19*)10.1
11.6
15.5350
300
200178(204*)
294(331*)
413(455*)G
G十芯
1.5
2.513.5(15.5*)
15.2(17.6*)12(13.5*)
17(19*)28.1
34.0125
100633(699*)
831(921*)J
J
3、電纜型號規格：
電纜型號
BTTZ、BTTVZ(帶pvc或低煙無鹵外護層)
BTTQ、BTTVQ(帶pvc或低煙無鹵外護層)
電纜額定電壓
750V
500V
外護套
無縫連續銅護套、熔點1083℃
無縫連續銅護套，熔點1083℃
絕緣
氧化鎂、熔點2800℃
氧化鎂，熔點2800℃
導體
無氧脫磷銅導體、熔點1083℃
無氧脫磷銅導體，熔點1083℃
外護套
低煙無鹵LSF，或PVC
低煙無鹵LSF，或PVC
導體芯數和截面積
1~19芯，1~400mm2詳見產品數據表
2~10芯，1~4mm2詳見產品數據表
4、終端封套組件分類：
型號
D(mm)
L（mm）
適用電纜規格
ZA-1
20
34
1H1~1H35,2H1~2H6,3H1~3H4,4H1~4H2.5,2L1~2L4,3L1~3L2.5
ZA-11
25
37
1H50~1H95,2H10~2H16,3H6~3H16,4H4~4H10,7L1~7L2.5
ZA-111
32
38
1H12O,1H150,2H25,3H25,4H16,19L1.5
ZA-1V
40
42
1H185,1H240,4H25
ZA-V
42
56
1H300,1H400
5、密封罐組件分類：
規格
D(mm)
L（mm）
適用電纜規格
MF-1
15
17
2H1~2H6,3H1~3H4,4H1~4H2.5,2L1~2L4,3L1~3L2.5,4L1~4L2.5
MF-11
21
25
2H10~2H16,3H6~3H16,4H4~4H10,71~72.5,10L1-102.5,12L1-122.5
MF-111
26.5
32
2H25,3H25,4H16,19L1.5
MF-1V
33.5
40
4H25
6、壓裝型接線端子組件分類：
型號
D(mm)
d（mm）
L（mm）
適用電纜規格
YZ-1
20
16
34
1H35
YZ-11
25
22
37
1H50,1H95
YZ-111
32
30
38
1H120,1H150
YZ-1V
40
37
42
1H185,1H240
YZ-V
42
39
56
1H300,1H400
7、直通式中間聯接套管件分類：
型號
D(mm)
d（mm）
L（mm）
適用電纜規格
ZJ-1
22
16
220
1H1~1H35,2H1~2H6,3H1~3H4,4H1~4H2.5,2L1~2L4,3L1~3L2.5
ZJ-11
28
22
260
1H50~1H95,2H10~2H16,3H6~3H16,4H4~4H10,7L1~7L2.5
ZJ-111
36
30
280
1H12O,1H150,2H25,3H25,4H16,19L1.5
ZJ-1V
43
37
320
1H185,1H240,4H25
ZJ-V
45
39
360
1H300,1H400
8、壓裝型中間聯接端子組件分類：
型號
D(mm)
d（mm）
L（mm）
適用電纜規格
1
24
12
39
1H35
11
24
12
42
1H50,1H95
111
29.5
14.8
58
1H120,1H150
1V
35
18.5
66
1H185,1H240
V
44
23.6
78
1H300,1H400
